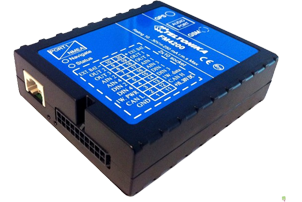

Teltonika FM4100 это GPS / ГЛОНАСС терминал, который предназначен для работы на грузовых автомобилях и грузовиках. Он способен отправить координаты и различные сообщения о состоянии транспортного средства.
Это устройство имеет аккумулятор и смарт-контроллер управления питанием. FM4100 имеет вместительный встроенный чип памяти, который может хранить 7.500 записей. FM4100 модель очень функциональна с его 8 входами и 4 выходами для управления устройствами автомобиля.
Содержание пакета
Teltonika FM4100 Устройство поставляется заказчику в картонной коробке, содержащей все оборудование, которое необходимо для работы. В комплект поставки входят:
- FM4100 устройство;
- GNSS антенна;
- GPS антенна;
- USB кабель ;
- Карточка, которая содержит URL для загрузки драйверов устройств FM4100 и программного обеспечения Configurator.
Расположение и отслеживание
В модель FM4100 встроен чип, который поддерживает GPS и ГЛОНАСС. Он не поддерживает технологию Assisted GPS (A-GPS). В качестве резервного копирования, когда никакие сигналы спутников не доступны, он использует Cell ID местоположения (также известный как LBS-слежение).
Режим отслеживания является гибкой конфигурацией: перемещая каждые 100m, и каждые 60 секунд, а при повороте на 30 градусов по умолчанию. Когда нет никакого движения (детектируется "Зажигание" статус), трекер отправляет данные каждые 180 секунд.
Мобильные сети
FM4100 может работать с сетями GSM 2G.
Интерфейсы
FM4100 Особенности модели:
- RS232 порт
- Аудио порт
- 4 цифровых входа
- 4 аналоговых входа
- 4 выхода с открытым коллектором
- счетчик топлива входы
- датчик температуры 1Wire®
- 1Wire® iButton
- Внешний вход батареи
и
FM4100 использует диапазон напряжений 10-30В, что делает возможным установить его на легковых и грузовых автомобилях. Устройство также имеет дополнительный встроенный перезаряжаемый аккумулятор. При полной зарядке обеспечивает около 1 часа работы устройства (в нормальных условиях).
Спящий режим
FM4100 способен перейти в спящий режим через настраиваемое время ожидания сна. Этот тайм-аут (определенный период) начинает отсчет, когда устройство находится в режиме STOP. После тайм-аута будут достигнуты все условия для спящего режима
FM4 может войти в спящий режим (режим ожидания) при двух условиях:
- FM4 не обнаруживает движение. Акселерометр должен быть настроен должным образом, поэтому он обеспечивает правильную индикацию о движении. Обычно используются самые чувствительные настройки. См настройки акселерометра в главе 6 для более подробной информации.
- FM4 не отправляет и не получает какие-либо данные в течение 5 минут. Это означает, что если интервал записи координат чаще, чем 5 минут, FM4 не будет входить в спящий режим.
FM4 может выйти из режима ожидания при следующих условиях:
- FM4 обнаруживает движение. Опять же, акселерометр должен быть настроен правильно
- Событие или запрос FM4 для записи.
Во время режима ожидания, FM4 устанавливает приемник GPS в спящий режим, поэтому он не записывает и не отправляет какие-либо данные. Потребление энергии также уменьшается, позволяя сэкономить заряд батареи автомобиля.
Локальное и удаленное управление
Teltonika FM4100 трекер не может управляться через GPRS, хотя она поддерживает обновление встроенного программного обеспечения через GPRS (FOTA). Тем не менее, существует широкий перечень SMS-команд в формате ASCII, на которые устройство всегда отвечает. В частности, адрес и порт сервера, настройки APN могут быть применены удаленно с помощью SMS. Для того, чтобы уменьшить количество SMS, необходимое для конфигурации, SMS в двоичном формате также может использоваться.
Вы можете также настроить FM4100 с ПК с помощью патентованного программного обеспечения (Teltonika Configurator) и стандартный USB-кабель, который входит в пакет
Светодиодная индикация
FM4100 имеет три светодиода состояния:
- Индикатор состояния: указывает на систему питания
- Навигационная LED: указывает на прием GPS
- Модем LED: указывает на прием GSM
- Есть тест-драйв Нет
- Связь GPS / ГЛОНАСС / GSM
- Установка профессиональная
- Микрофон Нет
- Влагозащита Нет
- Доп. аккумулятор Нет
- Производитель Teltonika
- Модификации Нет
Server IP Address | 92.63.111.80 | |
Server port | 47776 | |
Integrated on | 11/10/2013 | |
Revised on | 29/01/2015 |
Purpose | Vehicle | |
Installation | Professional |
Weight | 250 g (8.82 oz.) | |
Size | 100x70x25 mm (3.94x2.76x0.98 in) |
Internal antenna (GNSS) | ||
External antenna (GNSS) | ||
GPS | ||
GLONASS | ||
Assisted GPS |
Cellular network type | GSM 900/1800 | |
Internal antenna (Connection) | ||
External antenna (Connection) | ||
Cellular network generation | 2G |
1-Wire interface | ||
RS232 interface | ||
Number of RS232 interfaces | 1 | |
Number of outputs | 4 | |
Number of inputs (all types) | 8 | |
Discrete inputs | ||
Analog inputs | ||
Outputs |
Tracking modes | Continuous, Interval | |
Location by Cell ID | ||
Smart power consumption | ||
ECO driving |
Battery low | ||
Input change | ||
External power cut off |
Network signal level | ||
GNSS signal level | ||
GNSS satellites fixed | ||
External power source voltage | ||
Internal battery level |
CAN/OBDII reader type | ||
CAN/OBDII parameters | Fuel level, fuel consumption, engine RPM, throttle position and other |
Server connection setup over SMS | ||
Remote device configuration | Yes (over SMS) | |
Remote outputs control | Yes (over SMS) | |
Firmware update OTA |
CE | ||
FCC |
